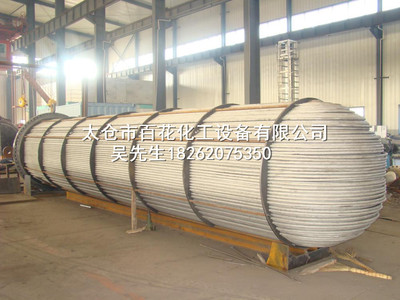

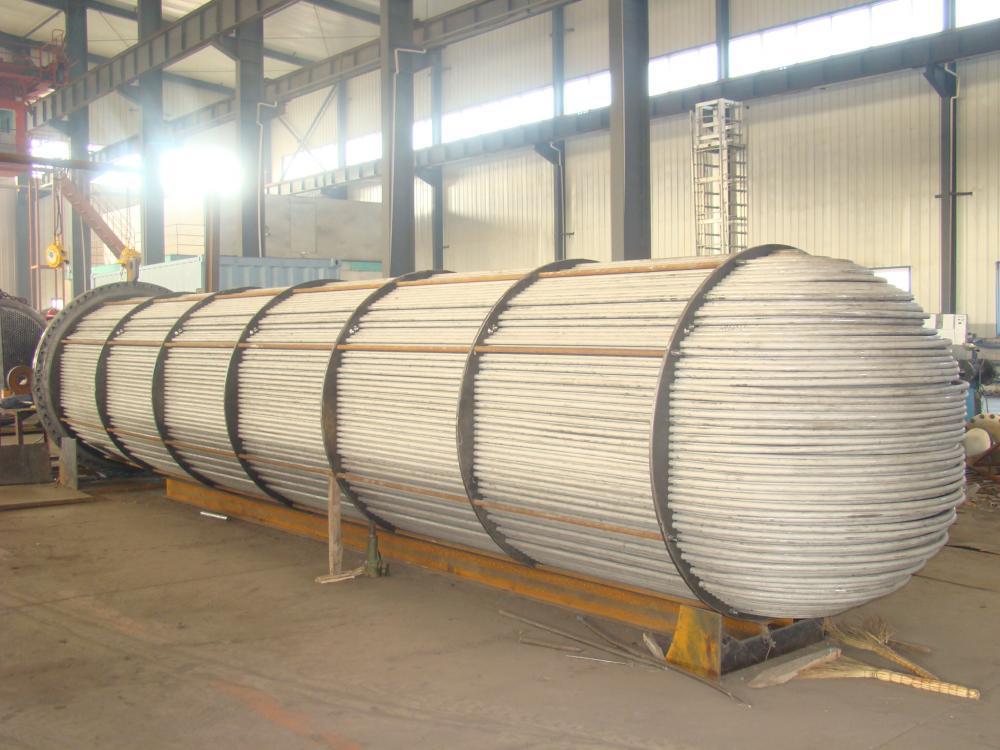

屬于列管換熱器的一種，換熱器的工作原理都熱量從高溫端傳遞至低溫段，U型管式換熱器管程每根管子都彎成U形，管子的兩端分別安裝在同一固定管板的兩側，并用隔板將封頭隔成兩室，每根管子都可以自動收縮，與其它管子和外殼無關，即使殼體與管子間溫差很大時也使用，實際生產中循環水冷卻高溫氣體便常用U型管式換熱器，
管程為雙管程，流程較長，流速較高，傳熱性能較好；承壓能力強；管束可從殼體內抽出，便于檢修和清洗，且結構簡單，造價便宜。但管內清洗不便，管束中間部分的管子難以更換，又因最內層管子彎曲半徑不能太小，在管板中心部分布管不緊湊，所以管子數不能太多，且管束中心部分存在間隙，使殼程流體易于短路而影響殼程換熱。此外，為了彌補彎管后管壁的減薄，直管部分需用壁較厚的管子。這就影響了它的使用場合，僅宜用于管殼壁溫相差較大，或殼程介質易結垢而管程介質清潔及不易結垢，高溫、高壓、腐蝕性強的情形。

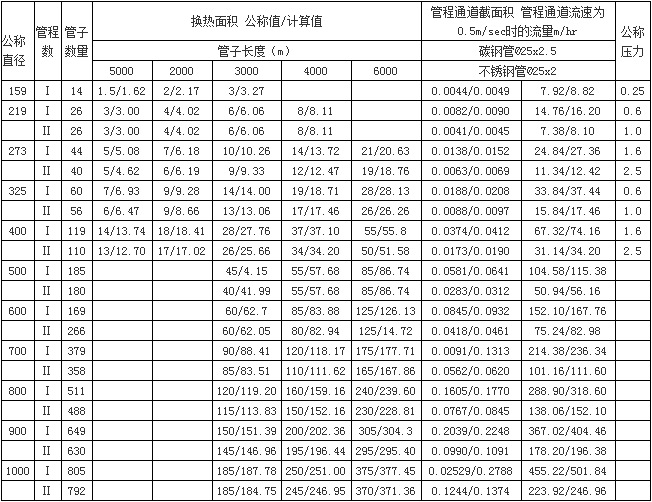

換熱器技術參數：
